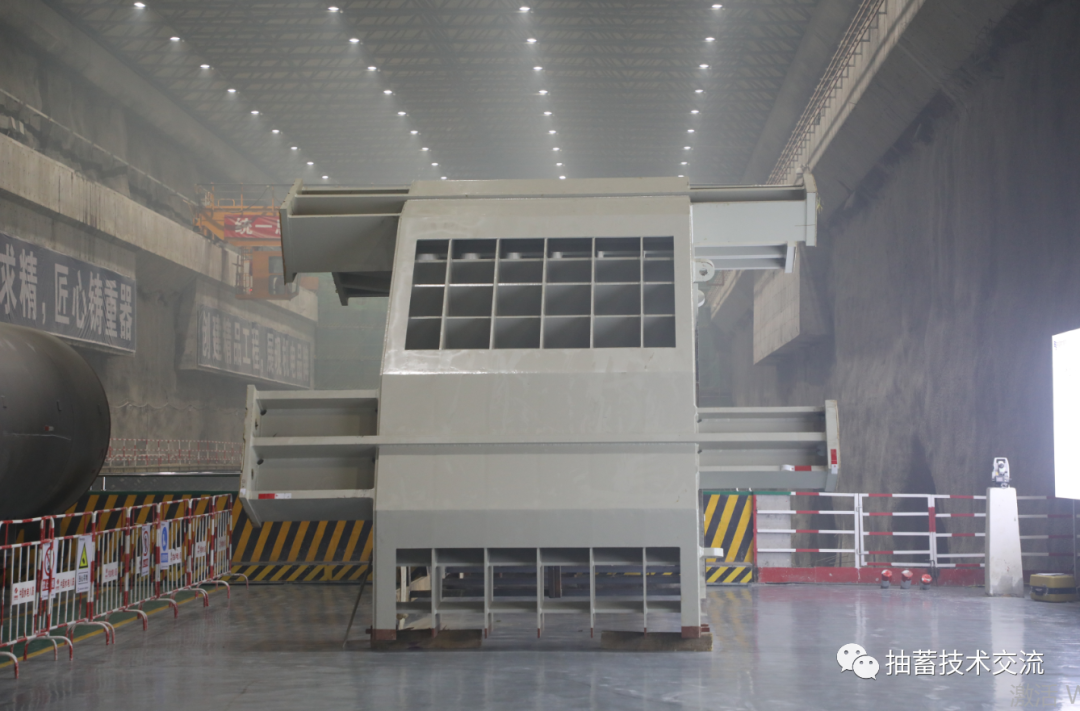

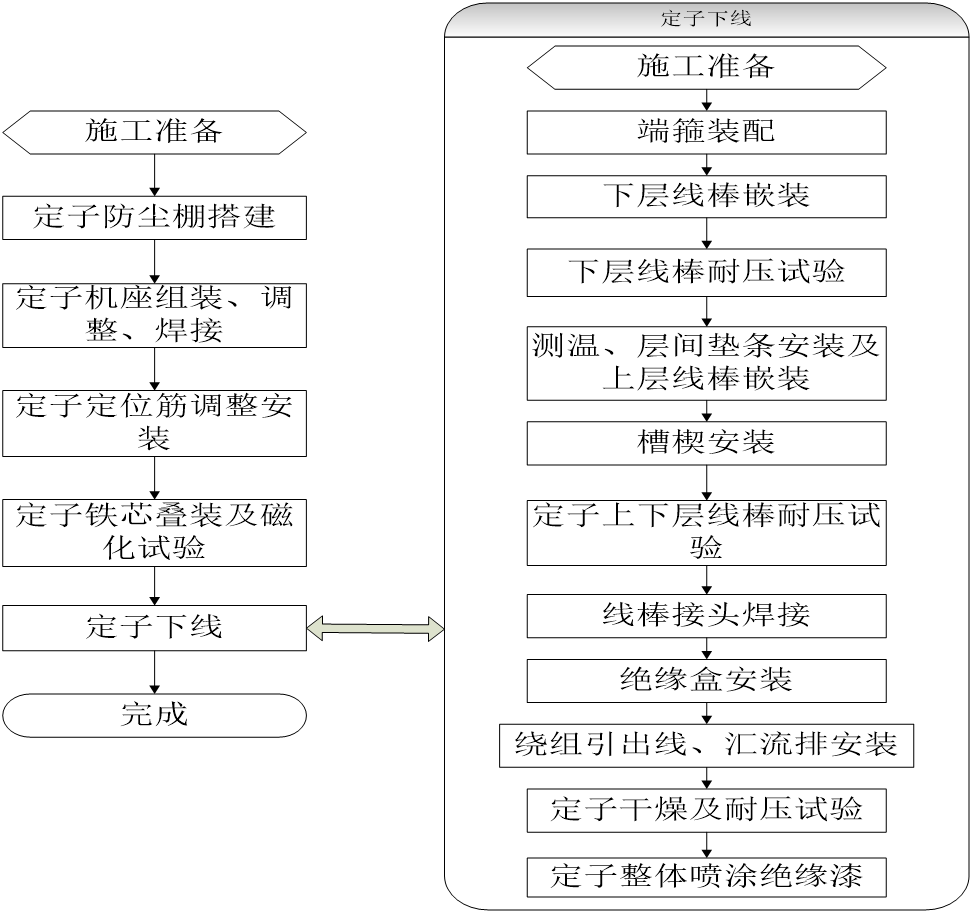

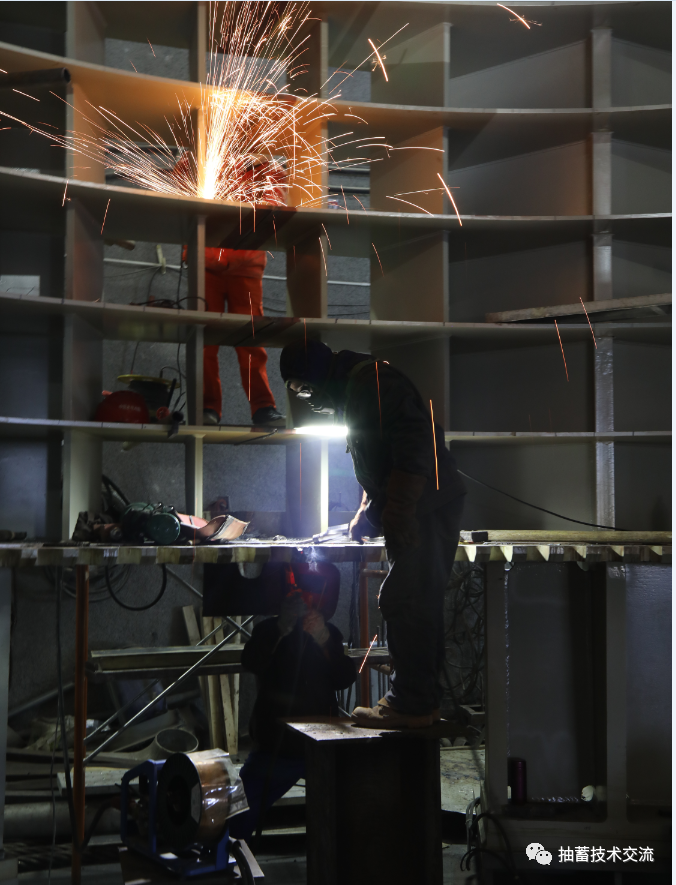

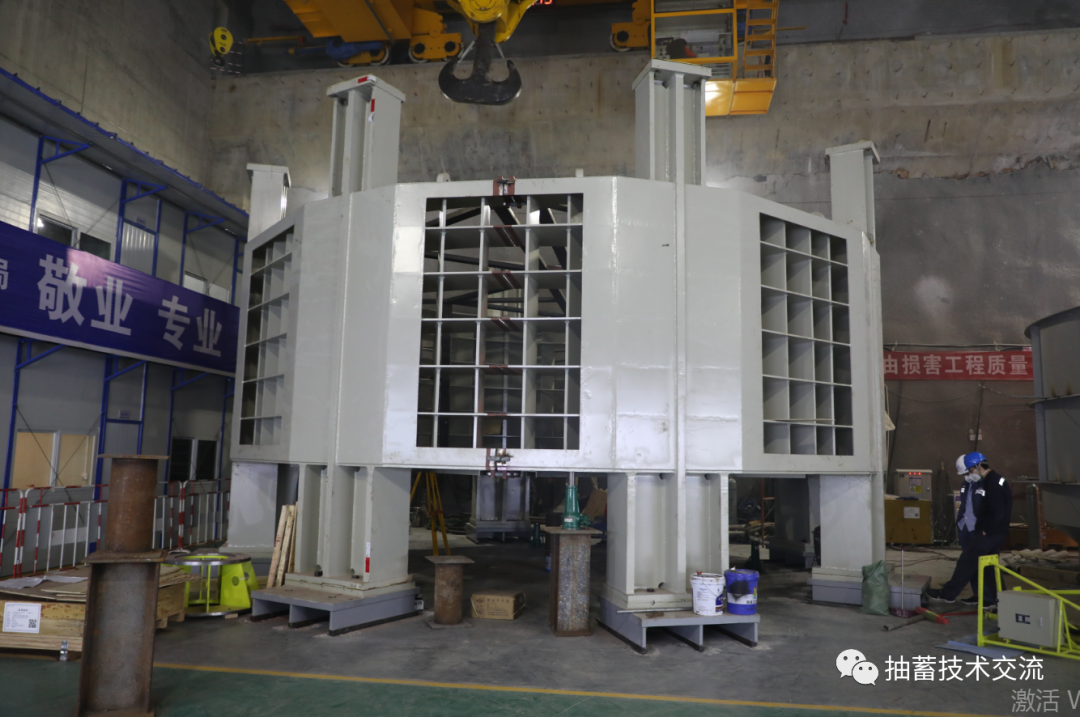

1

定子機座下環板波浪度

≤2mm

2

定子下環板半徑

±2mm

3

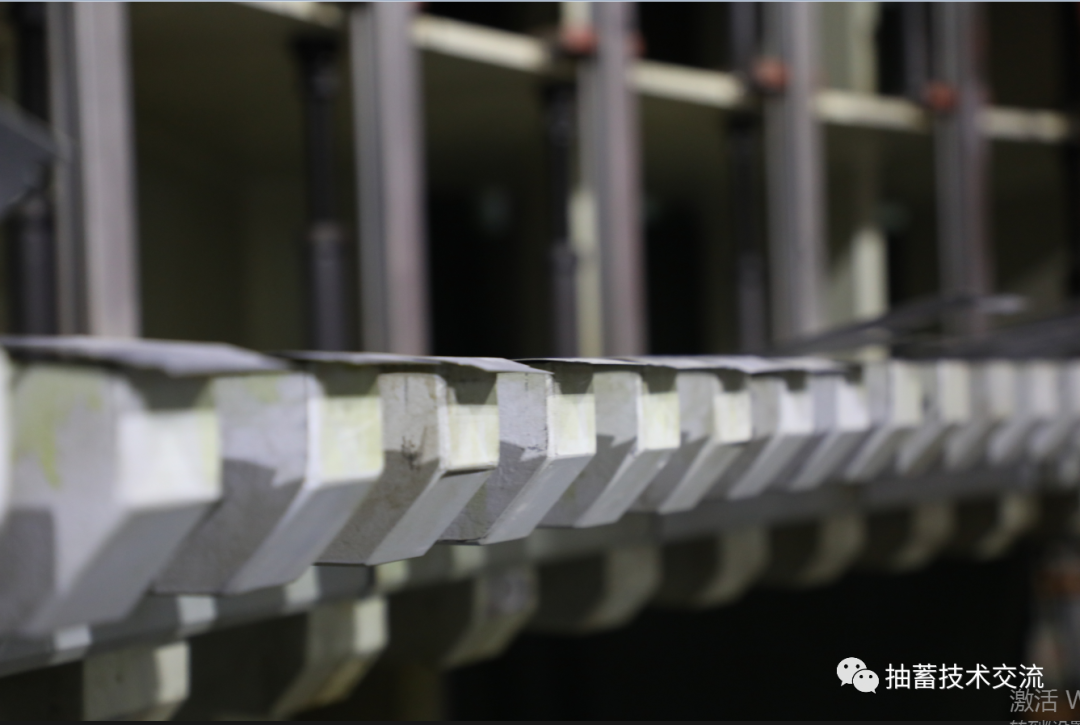

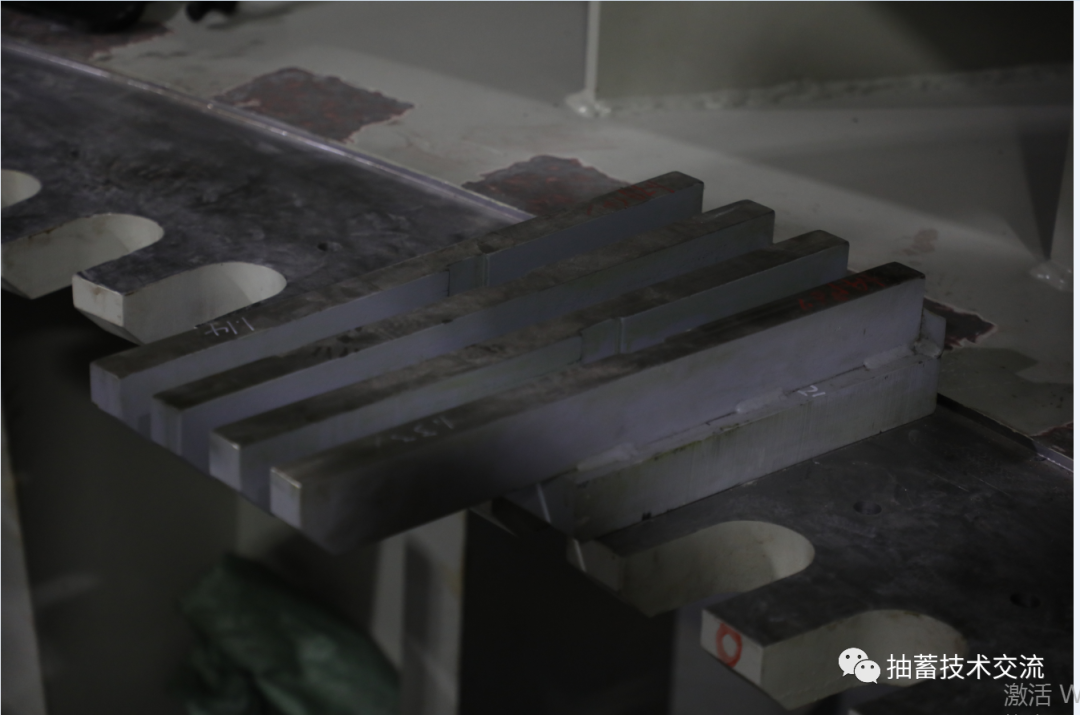

下齒壓板壓指波浪度

≤1mm

4

相鄰壓指高差

≤0.5mm

5

壓指內徑方向比外徑方向高

1.5~2.0mm

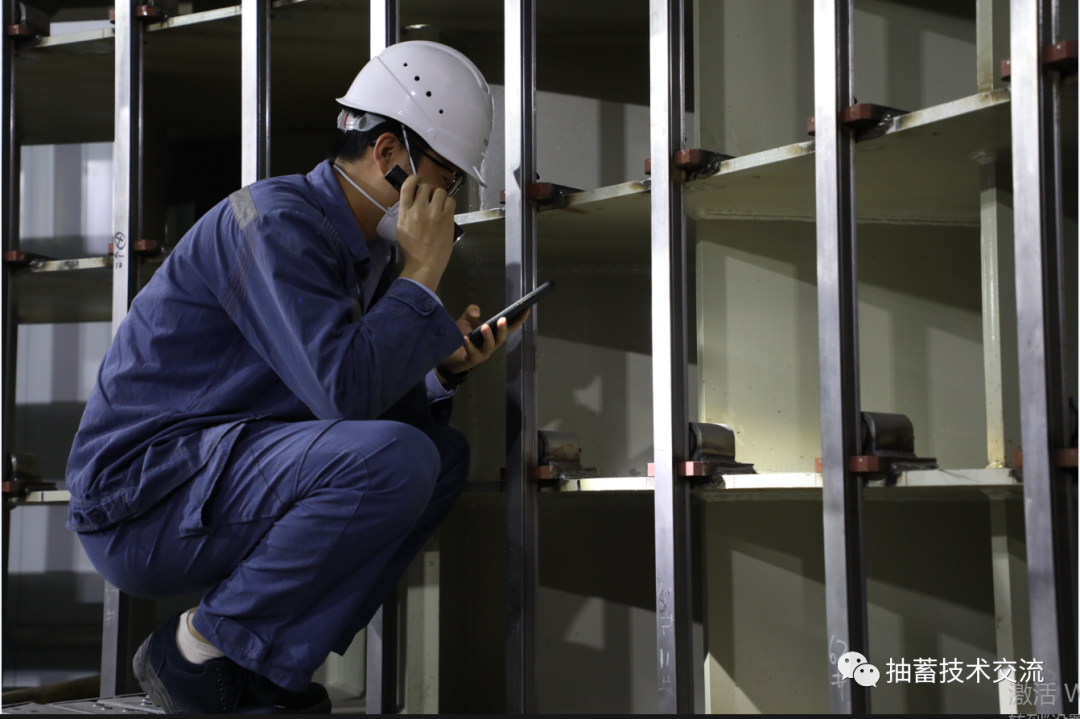

序號

項目名稱

安裝標準

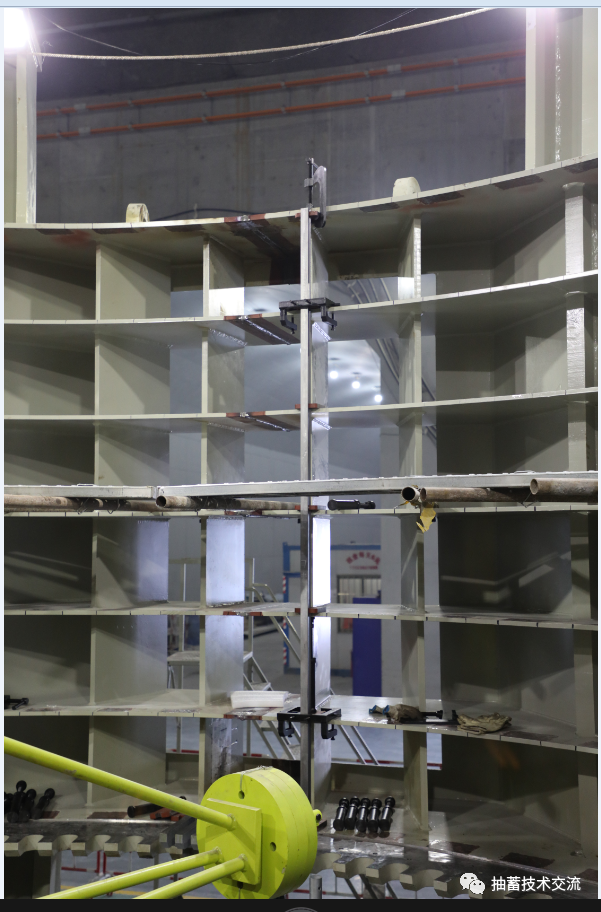

1

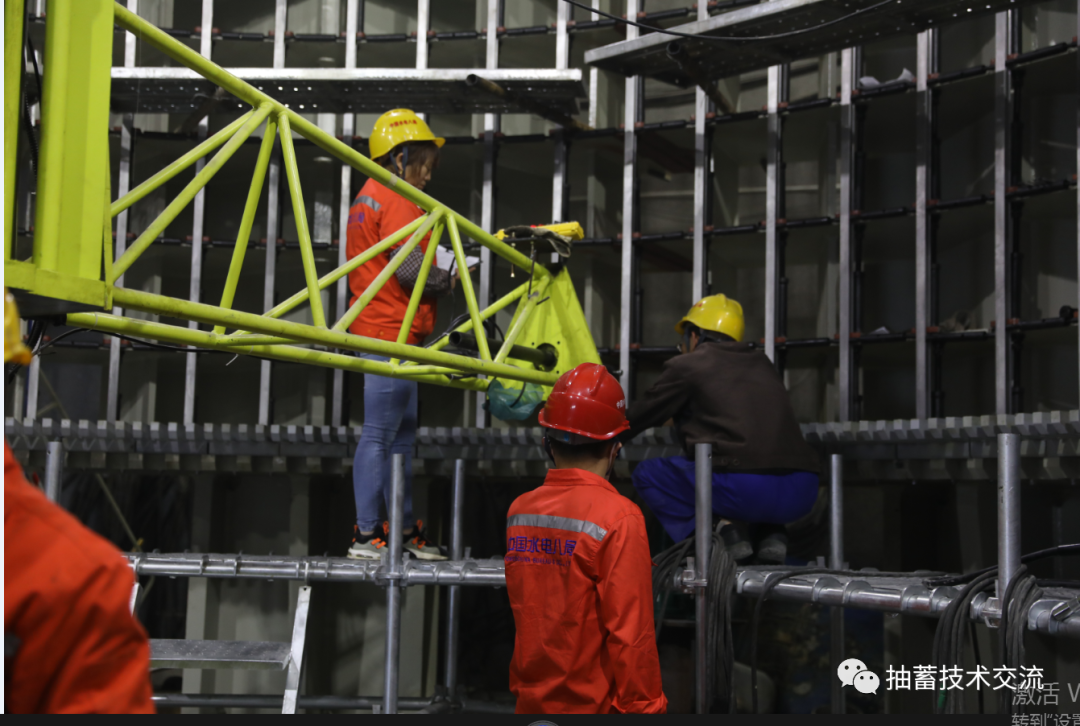

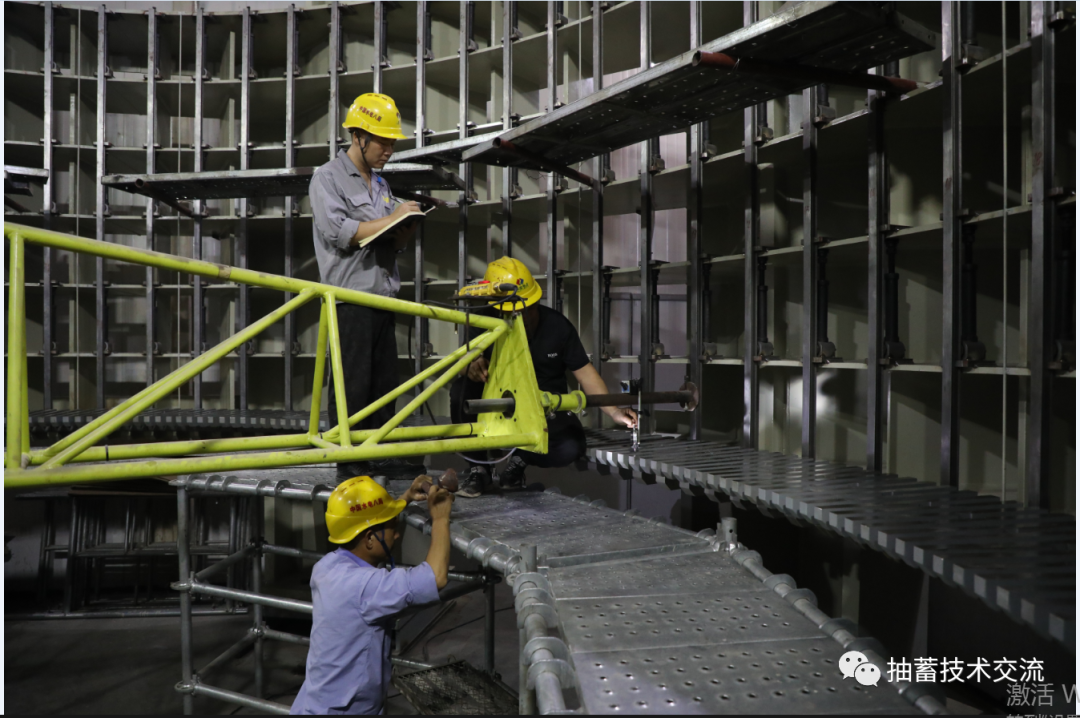

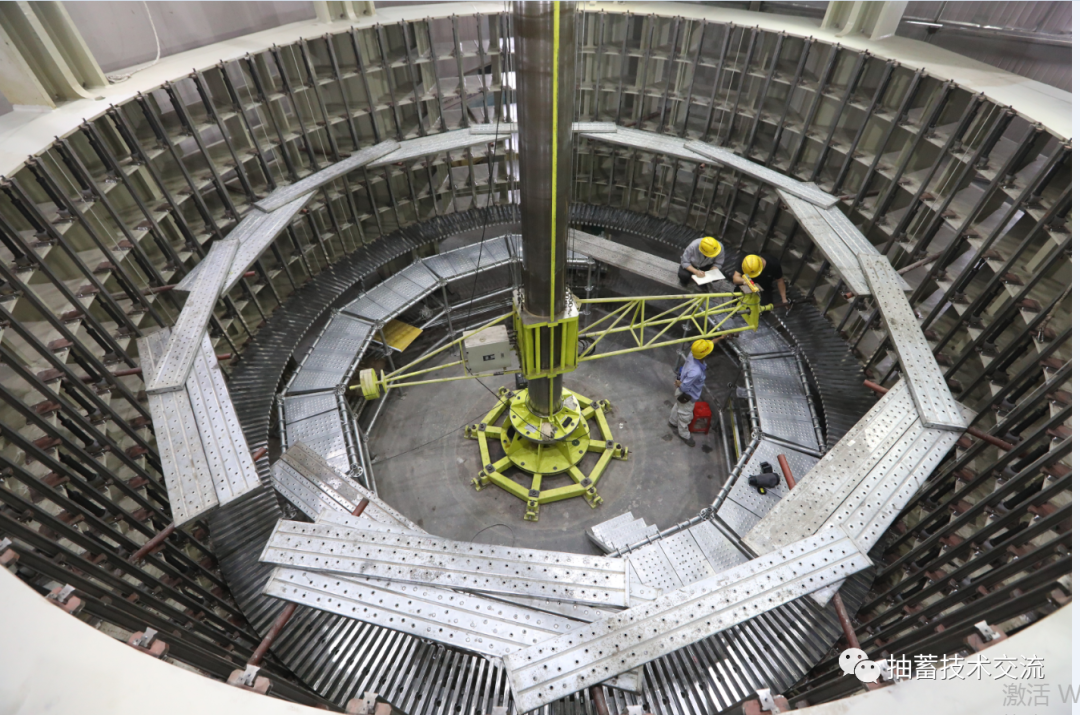

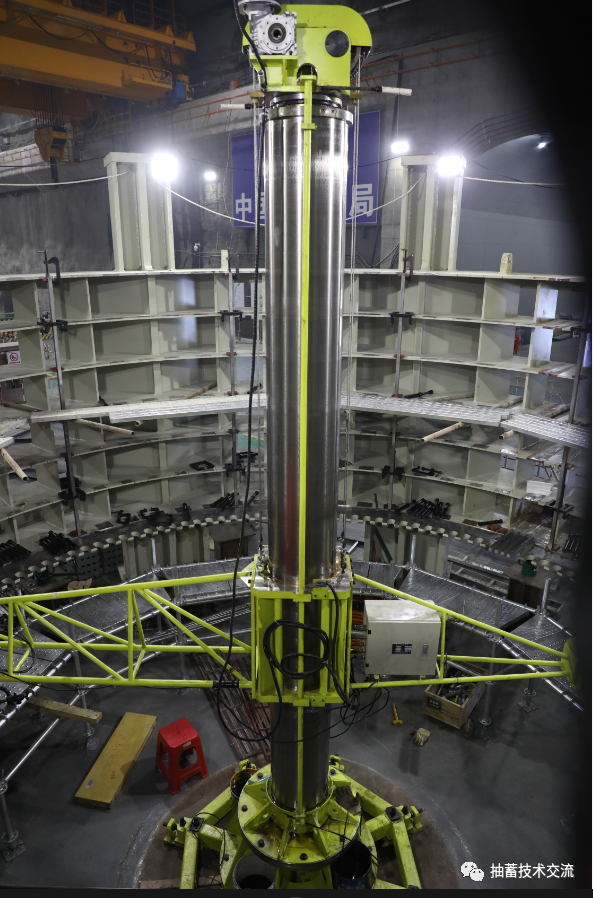

測測圓架中心柱垂直度

≤0.02mm/m，最大不超過0.05mm

2

測測圓架與定子機座下環板的同心度

≤0.5mm

3

測圓架旋轉一周的回零偏差值

≤0.02mm

4

測圓架旋轉一周的跳動量

≤0.5mm

5

重複測量圓周上任意點的半徑誤差

≤0.02mm

序號

項目名稱

安裝標準

1

測測圓架中心柱垂直度

≤0.02mm/m，最大不超過0.05mm

2

測測圓架與定子機座下環板的同心度

≤0.5mm

3

測圓架旋轉一周的回零偏差值

≤0.02mm

4

測圓架旋轉一周的跳動量

≤0.5mm

5

重複測量圓周上任意點的半徑誤差

≤0.02mm

序號

項目名稱

安裝標準

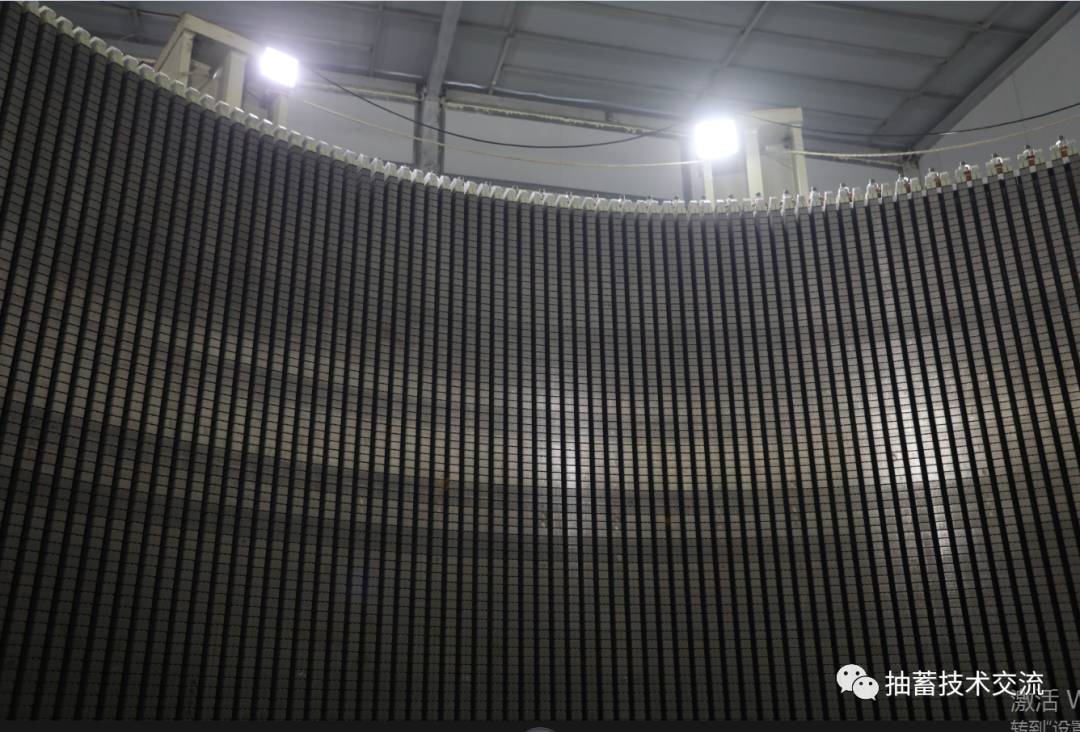

1

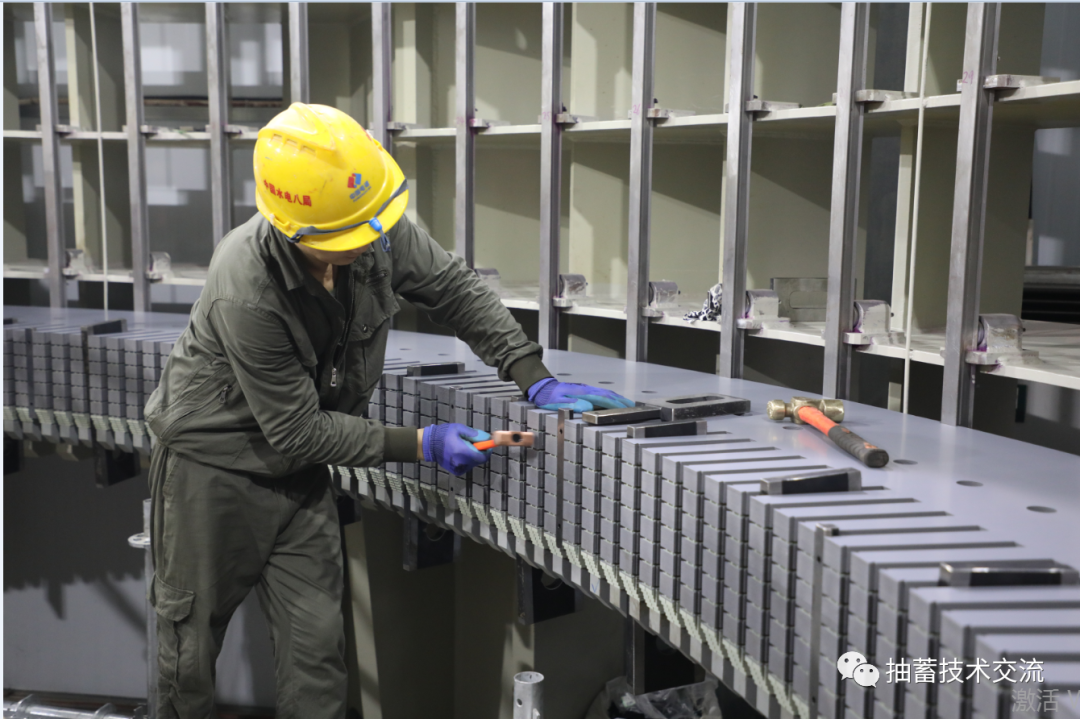

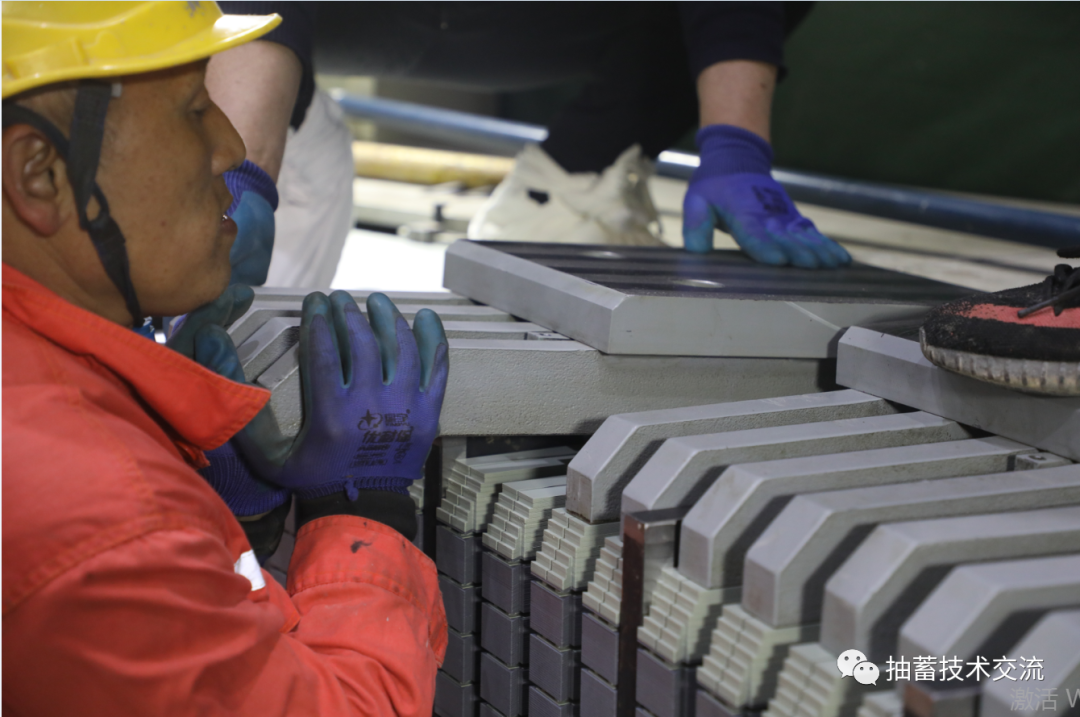

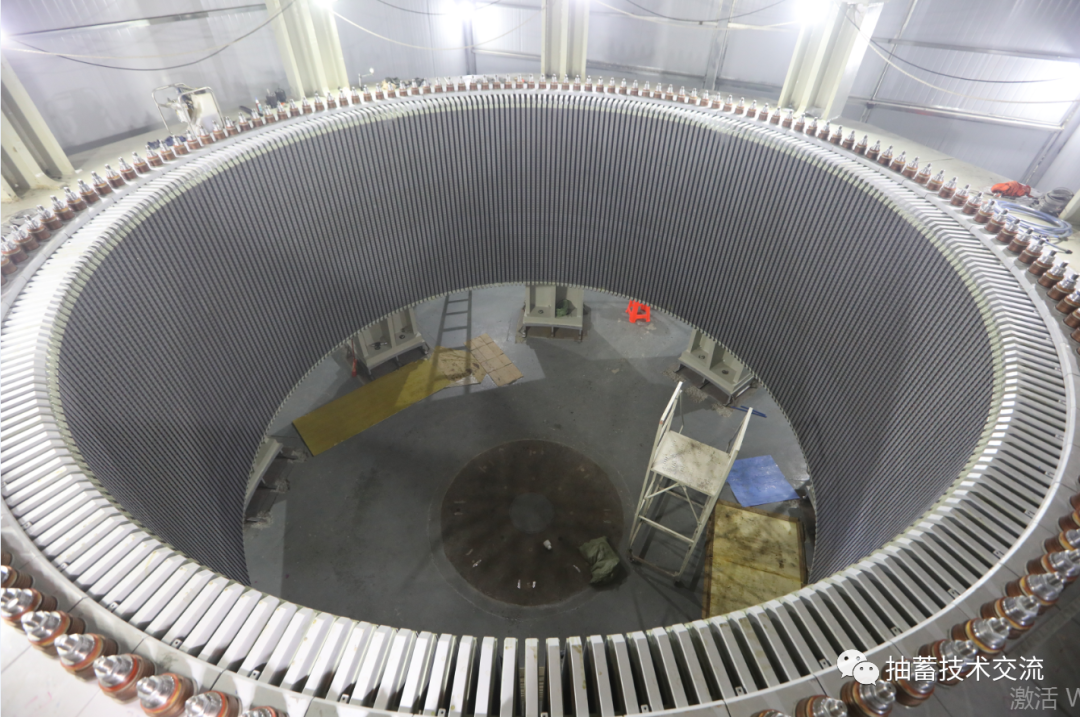

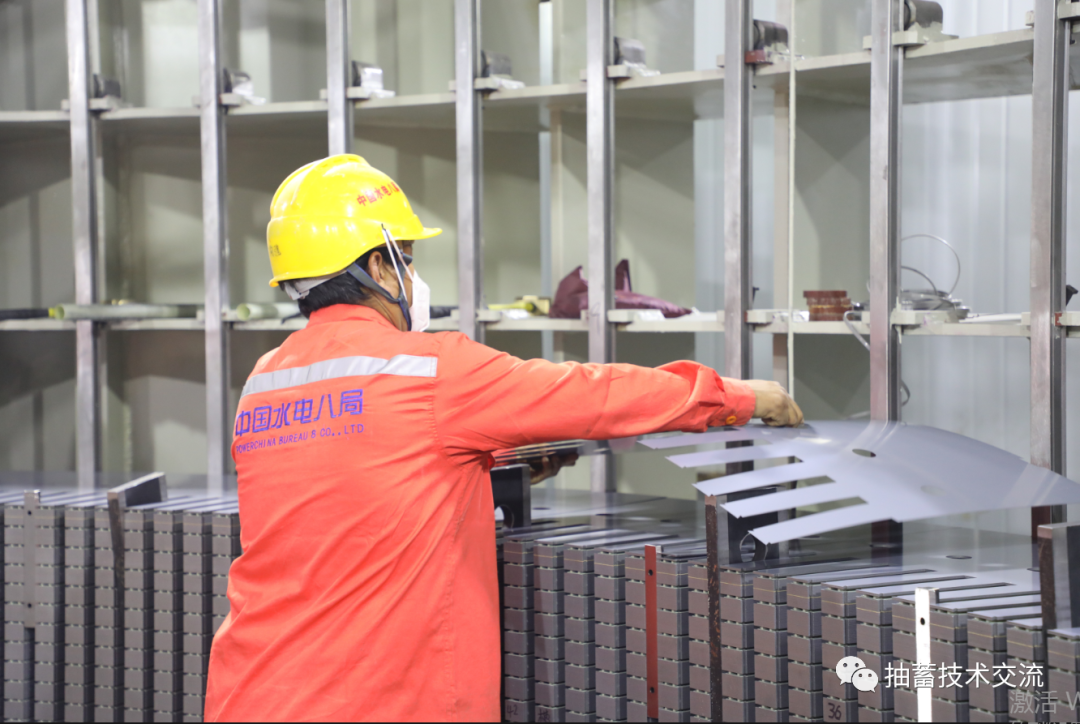

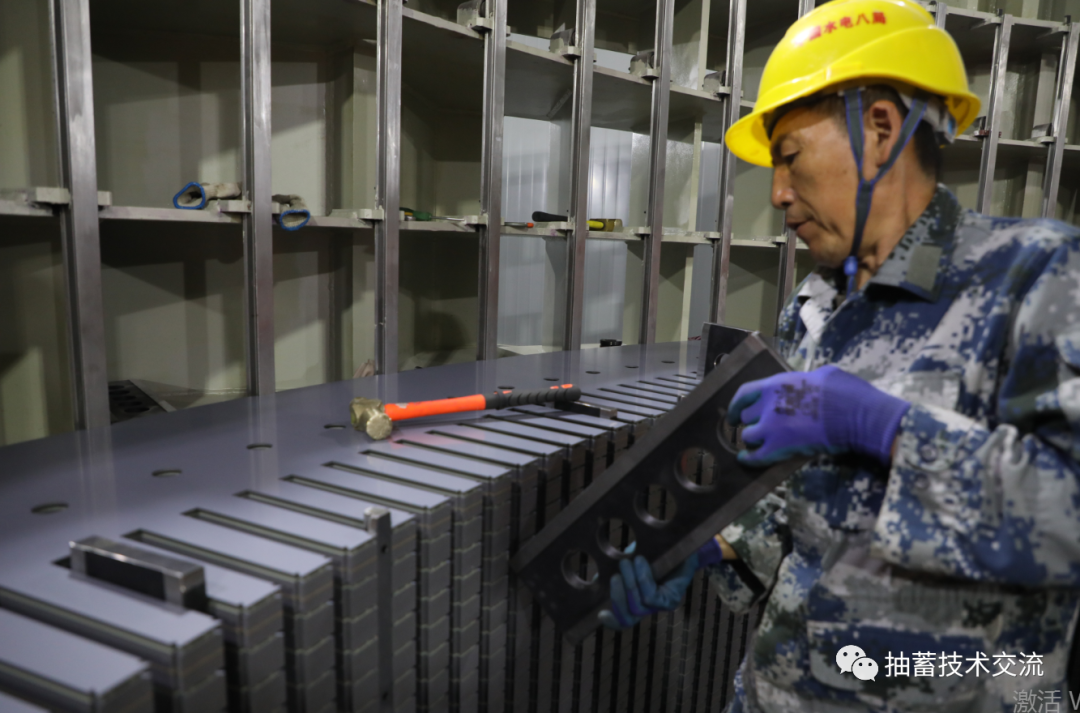

定子鐵芯半徑

設計值+0~0.4mm

2

定子鐵芯圓度

≤0.3mm~0.8mm

3

定子鐵芯各斷麵同心度

≤0.1mm

4

定子鐵芯疊壓係數

≥0.96

5

定子穿心螺杆絕緣電阻

≥25MΩ

6

定子鐵芯高度

設計值+1~10mm

7

定子鐵芯周向波浪度

≤3~6mm

8

定子鐵芯槽底與齒部高差

≤2~6mm

9

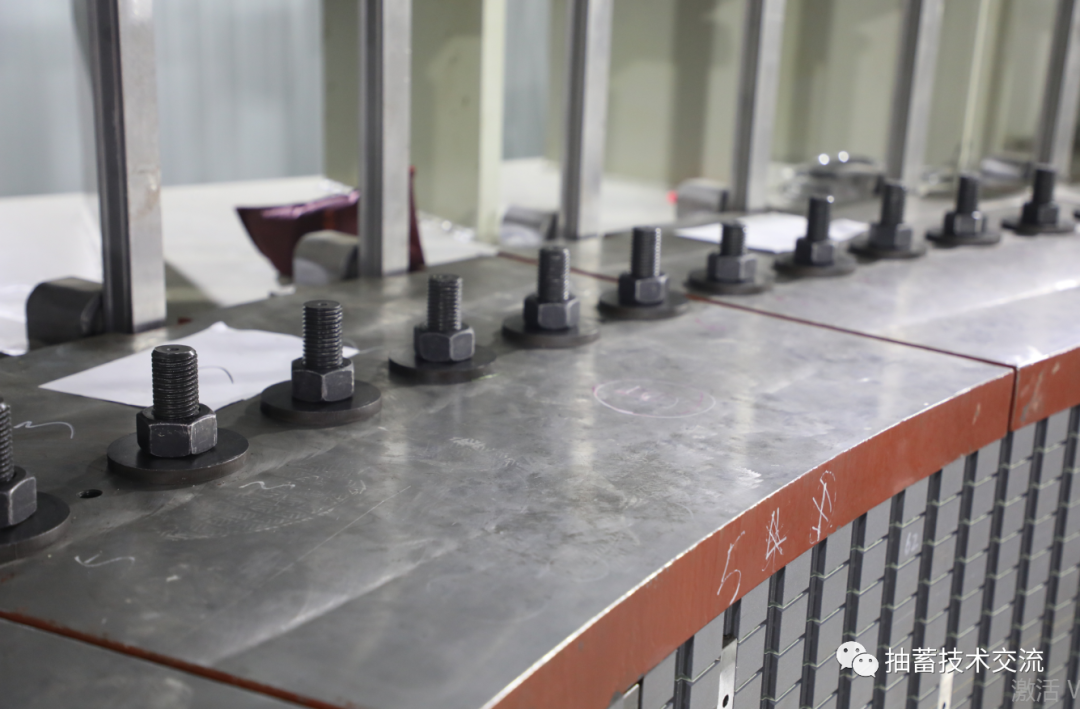

定子穿心螺杆把緊力矩/伸長值

設計值±10%

序號

項目名稱

安裝標準

1

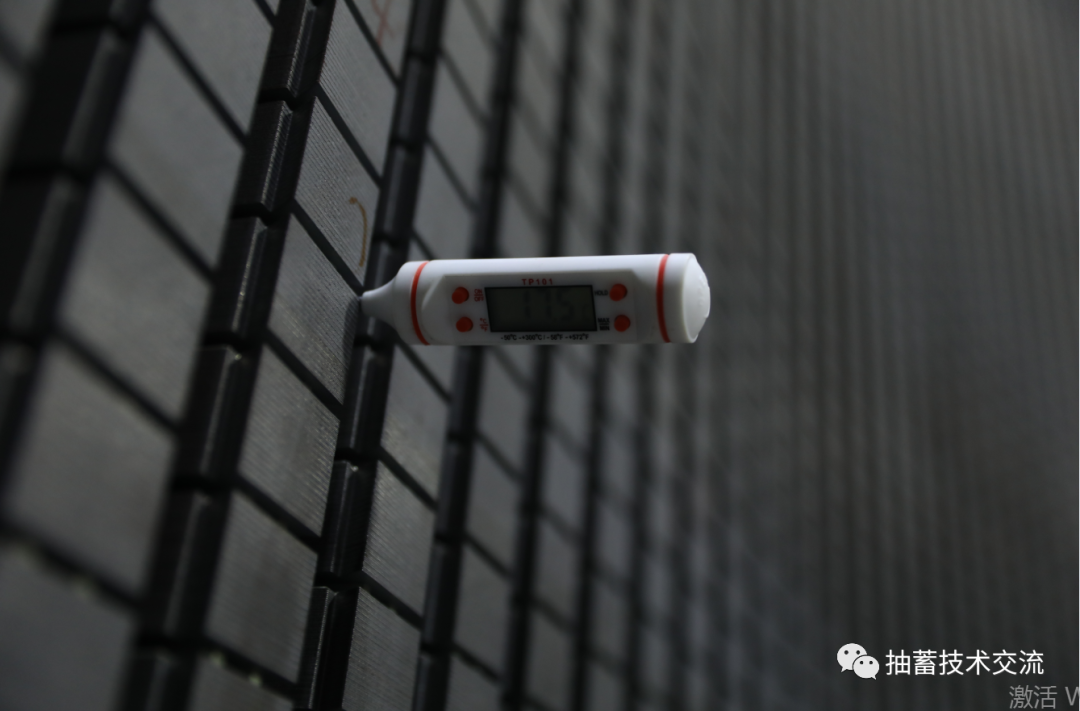

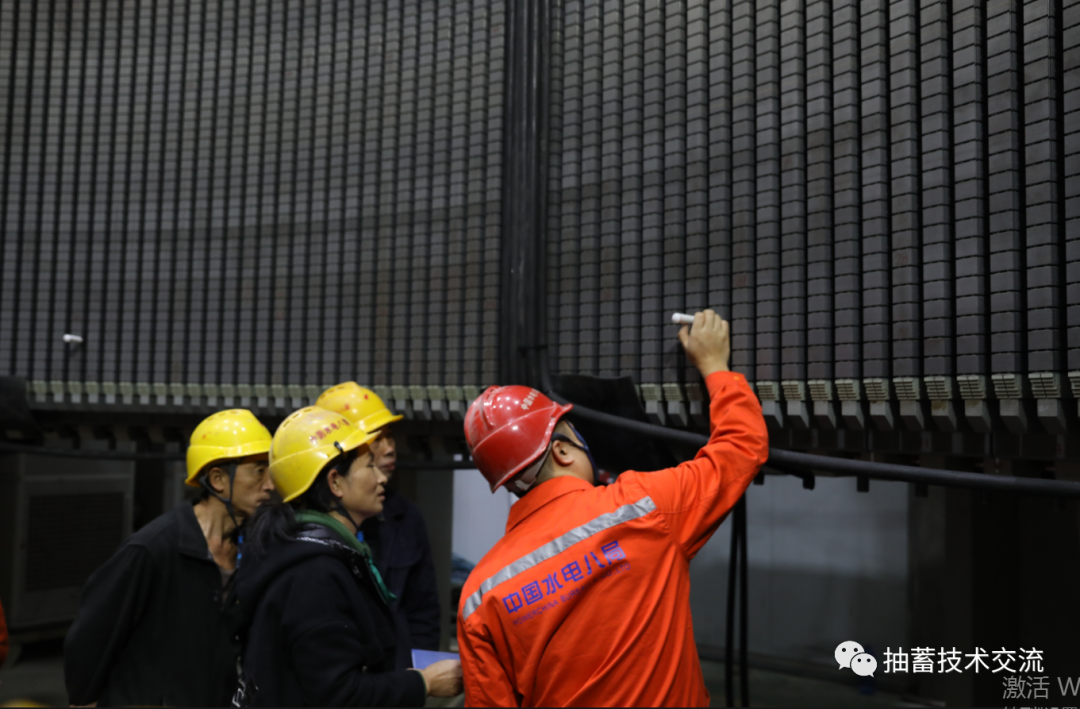

鐵芯各部的最高溫升

≤25K

2

鐵芯最大溫差

≤10K

3

鐵芯與機座最大溫差

≤15K

4

鐵芯單位鐵損值（折算到1T時的數值）

≤1.3P10/50

5

定子穿心螺杆絕緣電阻

≥25MΩ

6

定子穿心螺杆把緊力矩/伸長值

設計值±10%

序號

項目名稱

安裝標準

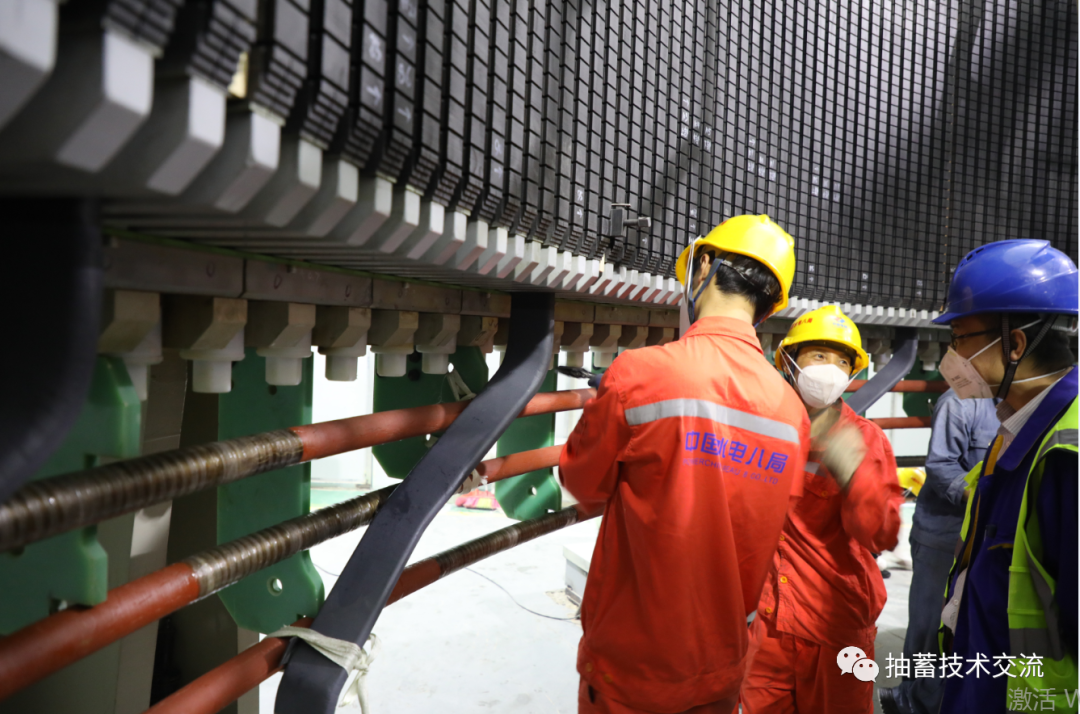

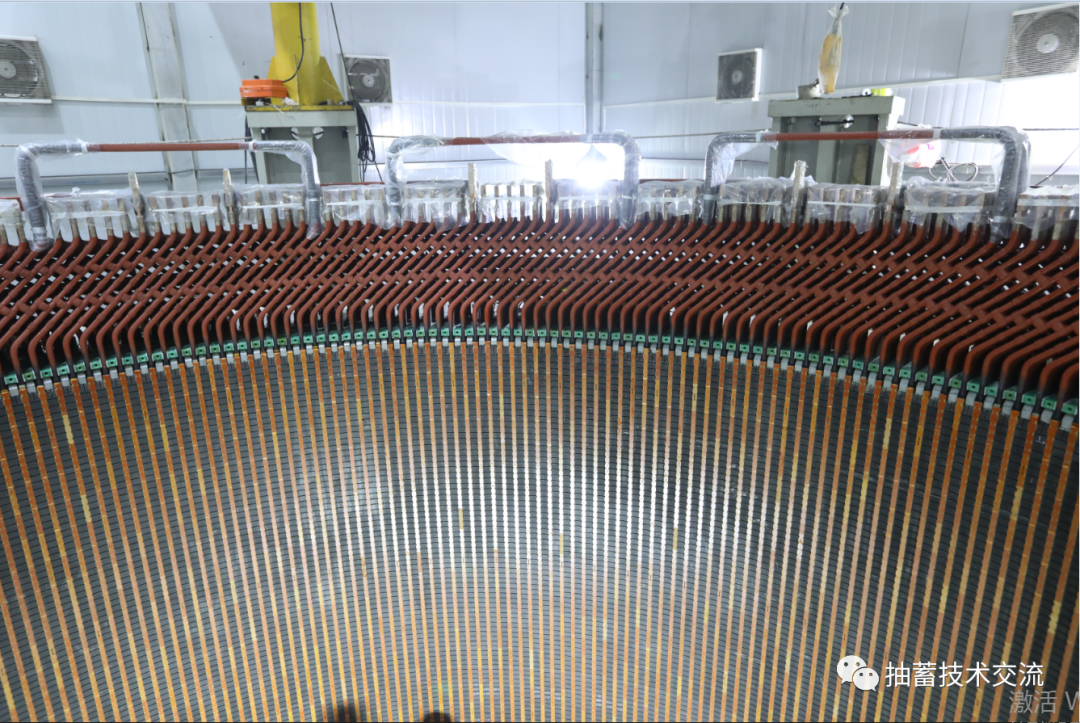

1

槽底墊條伸出鐵芯長度

10~15mm

2

槽襯伸出鐵芯槽長度

0~5mm

3

槽楔通風口與鐵芯通風口中心偏差

≤3mm

4

槽楔允許發空長度

≤1/3總長度

5

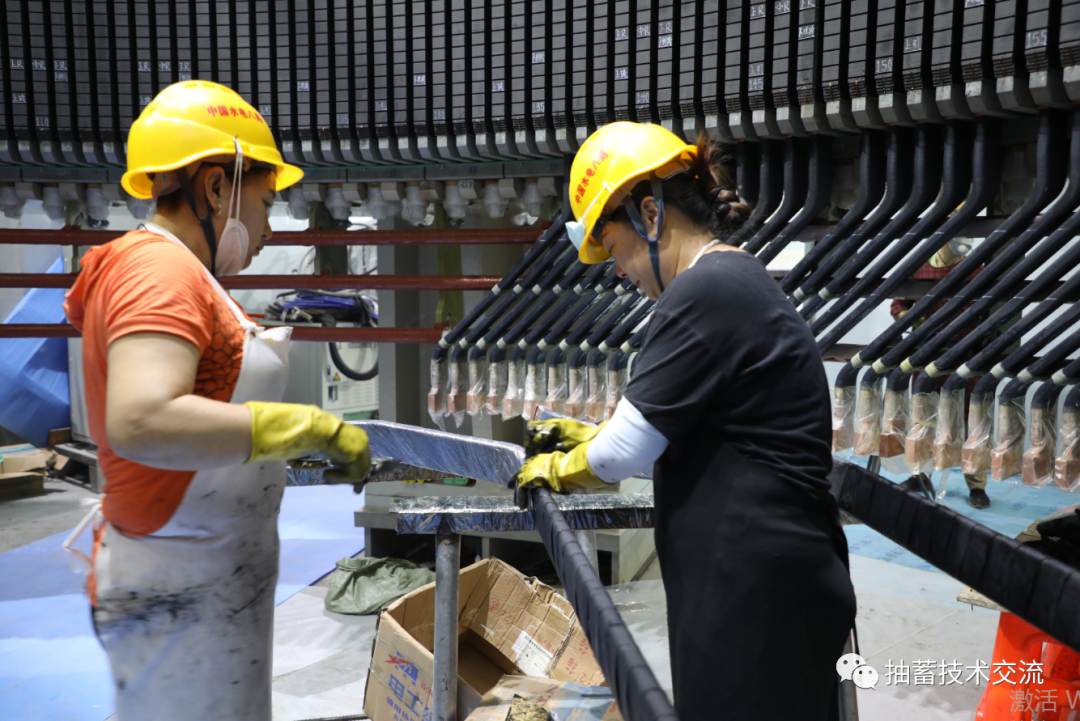

漆膠配比

嚴格按照使用說明

6

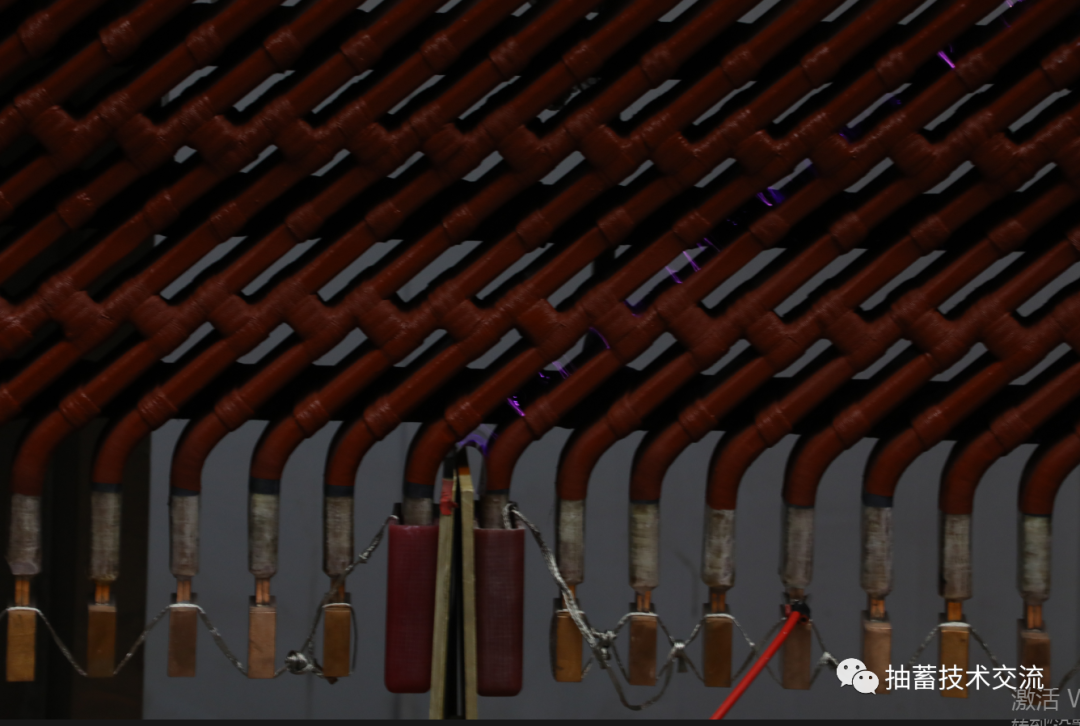

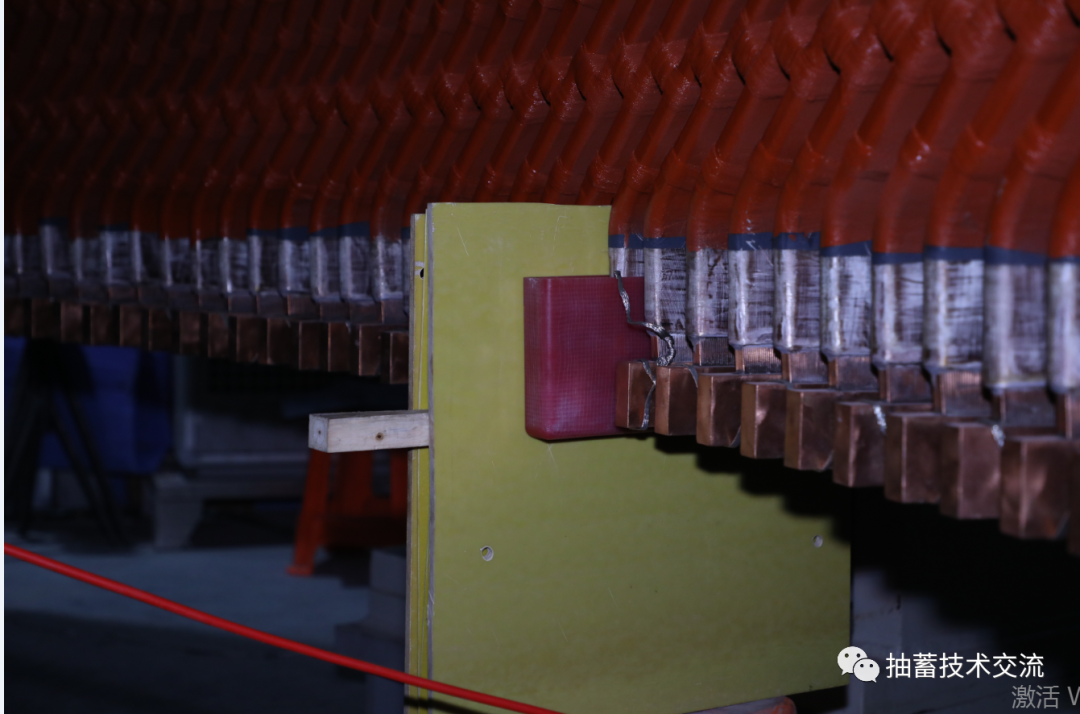

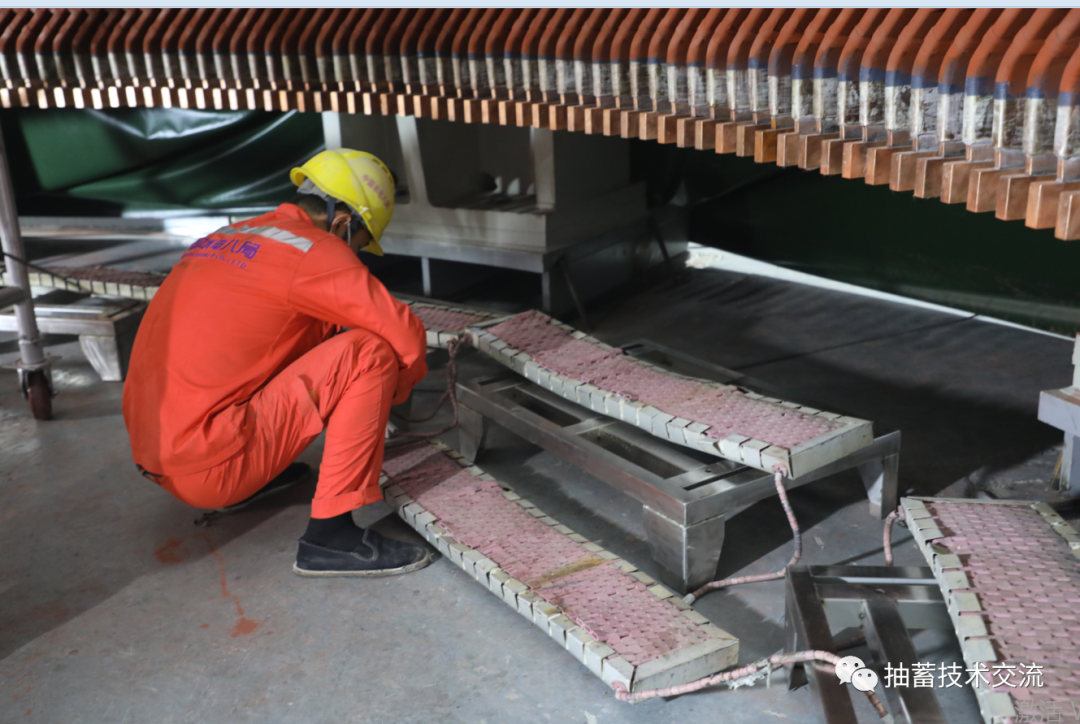

釺焊要求

焊接飽滿無氣孔、裂紋、末焊透、毛刺及尖銳棱角

7

絕緣盒及綁紮要求

整齊美觀

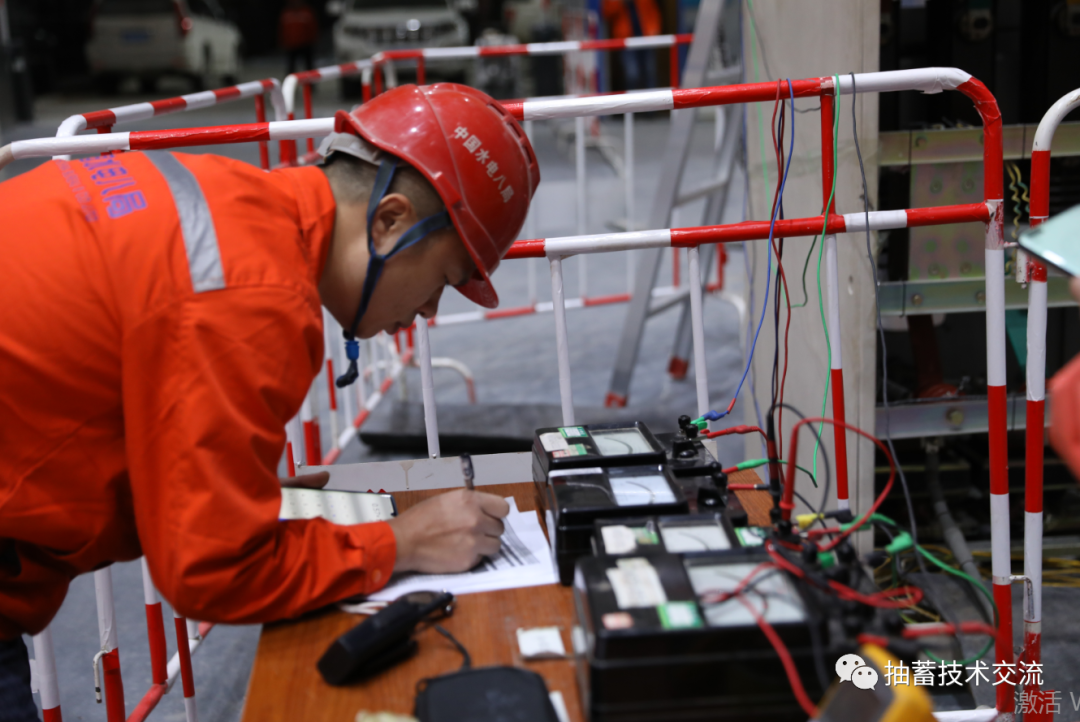

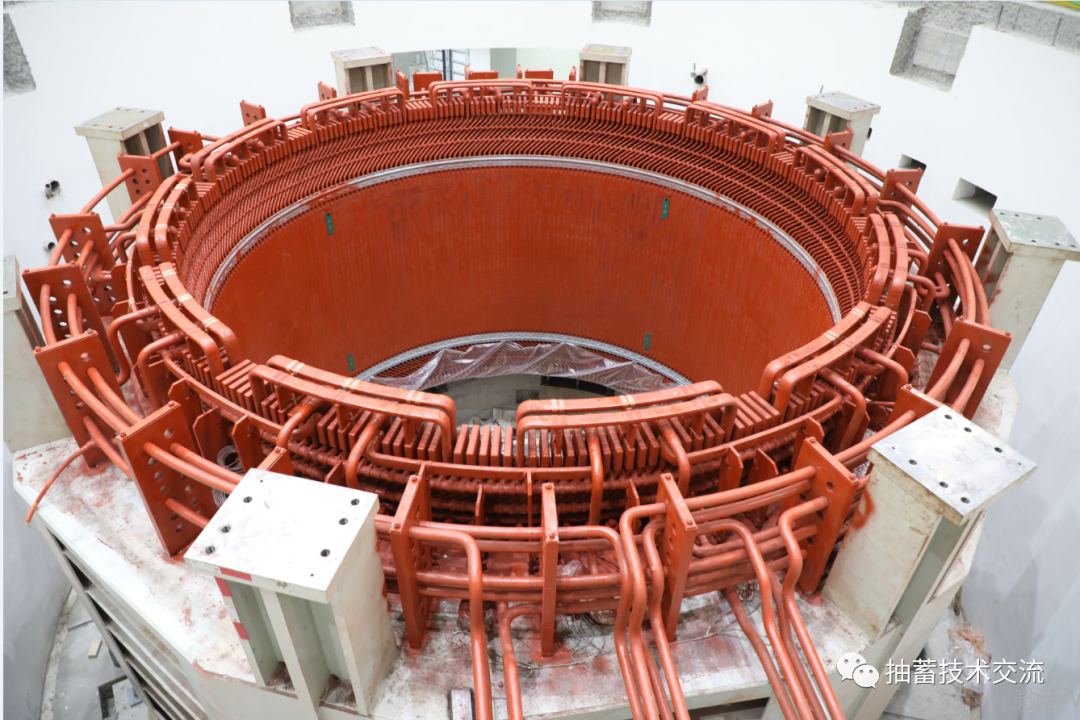

序號

項目名稱

試驗標準

1

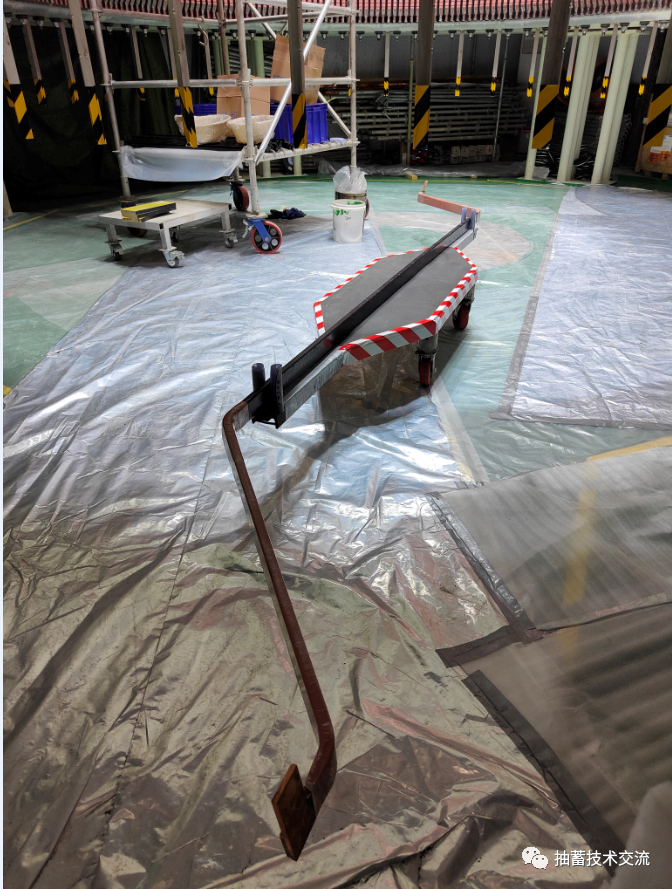

單根線棒耐壓

2.75UN+2.5（1min）

2

下層線棒嵌入鐵芯後耐壓

2.5UN+2.0（1min）

3

上層線棒嵌入鐵芯後耐壓

2.5UN+1.0（1min）

4

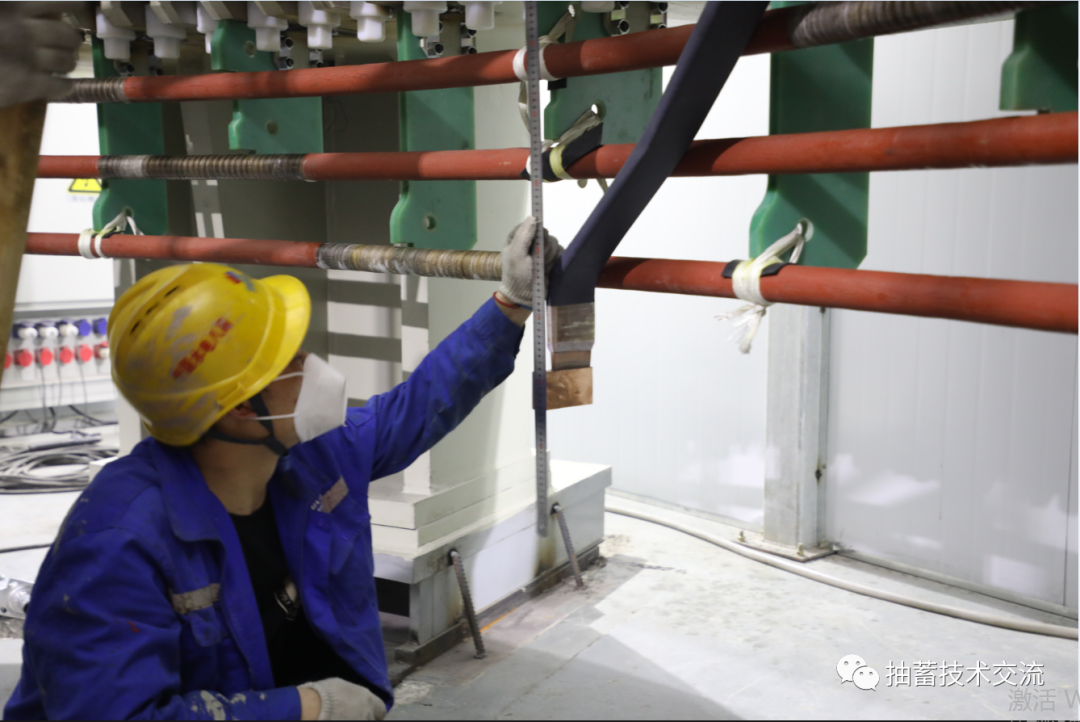

槽電位試驗

≤10V

5

定子繞組分相直流電阻

相互間差別不應大於最小值的2%

6

定子繞組分相直流泄漏試驗

3UN，按每級0.5倍額定電壓分階段升高，泄漏電流不隨時間延長而增大，各相泄漏電流之差不大於最小泄漏電流的50%

7

定子繞組分相交流耐壓試驗

2UN+3.0（1min）
